導讀：在驅動電機中，鐵芯的價值量約占整個電機的20-25%，對應于雙電機版本的單車，其價值量大約為1000-1200元，而單電機版本的單車價值量大約為500-600元。隨著新能源行業的快速增長，電驅鐵芯等市場的前景非常廣闊，而且增長迅速。

▍渦流損耗

渦流是指當一個線圈中的電流隨時間變化時，由于電磁感應的作用，附近的另一個線圈中會產生感應電流。

這個解釋是從百度引用的，但與我們在討論中所提到的磁芯中的渦流沒有直接關系。這個解釋主要涉及到導線中的渦流，而不是磁芯中的渦流。

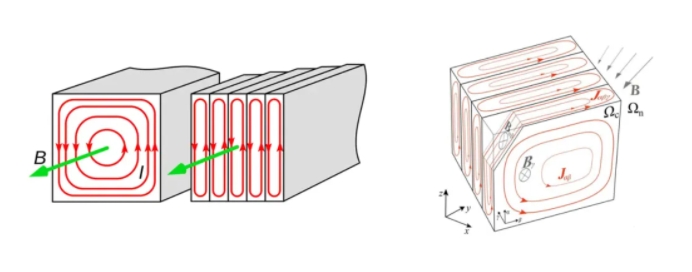

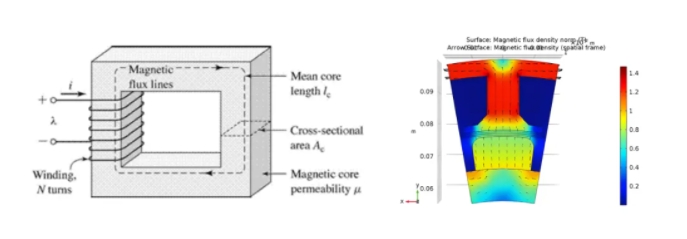

實際上，磁芯中的渦流是指在磁芯內部形成的環流。根據右手定則，電流通過繞線時可以確定磁場的方向，通常是順時針方向。

在磁芯的橫截面上，根據法拉第電磁感應定律（閉合線圈面積不變，改變磁場強度會導致磁通量的變化），根據楞次定律，我們知道在右側的截面處會有一個逆時針方向的渦流，產生一個反向的磁場來抵消這種變化。

雖然根據Maxwell方程可以直接推導出渦流的大小，但從上述解釋中已經可以很好地理解渦流的產生機制。大多數情況下，磁芯都是導體，當導體內存在電流時，就會產生I^2*R的能量損耗。

Maxwell方程說明了產生渦流的電場是由變化的磁場引起的，而變化的磁場又是由變化的電流產生的。因此，渦流的大小與頻率成正比關系。

▍渦流損耗解決方案

為了保證磁芯的強度，許多汽車制造公司采用了一種新型的黏膠技術來制造硅鋼片。這種技術不僅可以提高磁芯的結構強度，還解決了渦流損耗這第二類鐵損的問題。

渦流損耗的產生很容易理解，當導體處于非均勻磁場中移動或者處于隨時間變化的磁場中時，導體內感生的電流會導致能量的轉化和產生熱量。

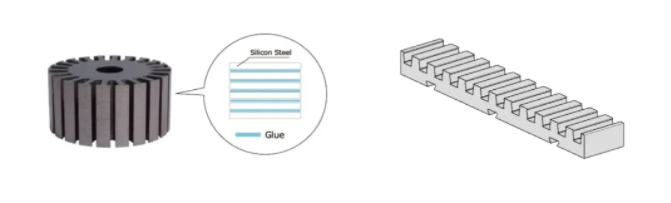

以前的許多電機采用了類似榫卯結構的疊片形式，其中兩側的突出部分會導致整個轉子部分產生渦流。然而，現在大多數電機采用了一種新型的涂膠方式，這樣就不需要在沖片上制造突出部分。

這種方式使得渦流僅在每片沖片內部自轉，磁通量較小，從而限制了發熱量。未來，這種粘膠方式將成為主流。

這項技術被稱為Glue FASTEC，在過去一直由日本的黑田精工公司掌握，最近已經轉讓給國內供應商，并且這家國內企業對技術進行了改進，能夠進一步降低轉子的鐵損耗，降低3-5%的程度。

電機轉子不是由一塊鐵錠制成的，而是由一片片非常薄的硅鋼片疊加而成。從原則上講，電機轉子市場是一個巨大的全新藍海，即使供應商全力以赴也無法填滿。這樣好的市場異常稀缺，甚至呈現壟斷的趨勢。原因在于高端制造商并不多。

回顧一下，像法國寶捷利鋼、意大利EURO Group和日本的黑田這樣的外資公司對國內新能源產業鏈的發展幫助非常有限，因此我們必須支持國內的企業。因為鐵芯硅鋼片的連接工藝是電機關鍵中的關鍵。
